PRODUCT GUIDE ゲージコンタクト 製品ガイド
ゲージコンタクト

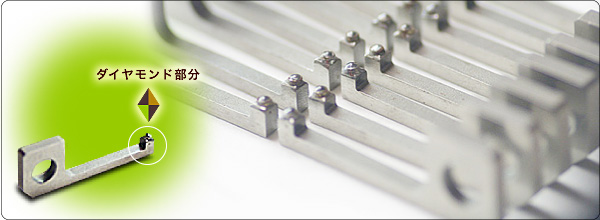

ゲージコンタクト(測定子)は、円筒研削盤を用いた加工現場では無くてはならない、計測ツールのひとつです。加工されるワークに合わせて全てをオーダーメイドで製造しています。また接触(測定)部は天然ダイヤモンド、焼結体ダイヤモンド(PCD)、超硬の中からお客様の用途に合わせてお選び頂け、ご希望のチップ形状にR研磨します。
加工精度は0.001mmまでが可能で、受注から出荷まで最短約3週間、1本単位で製造しております。
現在、工作機メーカー、電子部品メーカー、ベアリングメーカー等でご採用を頂き、ご好評頂いております。


ジコーでは、5段階の原石から研磨加工されたチップを定番として、通常在庫しております。
15〜20ヶ石(約0.09〜0.04ct)、20〜30ヶ石(約0.04〜0.03ct)、40〜60ヶ石(約0.02〜0.01ct)、
100〜120ケ石(約0.01〜0.008ct)、400〜500ヶ石(約0.002ct)の規格が主力ですが、ご要望に応じます。


天然ダイヤモンドチップ 1ケずつ不純物の少ないダイヤモンドを選り分け、耐磨耗方向を見極めたうえで、ゲージコンタクト用に製造しています。
比較的お求めやすいモデルです。
燒結体ダイヤモンド(PCD)チップ ジコーがご推奨するモデルです。天然ダイヤモンドチップと異なり、磨耗に対する方向性が無いので、安定した寿命でご使用頂けます。
超硬チップ ジコーでは、超硬材を独自の機械で、チップ形状に鏡面加工をしています。主に硬度の低い測定物専用のモデルとなっています。
CLOSE UP!
シャンクからの一貫生産を実現 どこまでも人の手で作られる一品もの
同一工場内でシャンクからの一貫生産を実現しております。SUS304、SUS316、SUS420(焼入鋼)、バネ鋼等ご要望に応じます。
測定物周辺の図面、または測定物の情報を頂ければ1本ずつ検討し、ご提案させて頂きます。

研削盤部品の加工も承っております。
フィンガ、ゼロセットデバイス
ゲージコンタクトの周辺部品である、フィンガ、ゼロセットデバイス等の加工も、1セット(2個)単位で承っております。
どうぞお気軽にご用命下さいませ。


Voice of staff
第1製造部 CGグループ 田中 翔太
ゲージコンタクトのシャンクの加工を担当しています。寸法、穴の位置、アールなど図面とにらめっこしながら、慎重に作業を進めています
田中 翔太
